360全景拼接原理、实现通路与芯片需求

这篇笔记梳理 360 全景拼接，也就是 AVM（Around View Monitor）/环视鸟瞰系统的原理、整条视频通路，以及它对芯片的真实需求。

先把结论说清楚：车载 360 拼接通常不是做“球形全景照片”，而是把车身四周的地面区域投影到一个统一的俯视平面，再和车模、单路摄像头画面组合显示。它更像一个实时几何变换 + 多路视频融合系统，ISP 只是其中一段，真正吃资源的是多路视频输入、鱼眼矫正、透视变换、查表采样、融合、显示和编码。

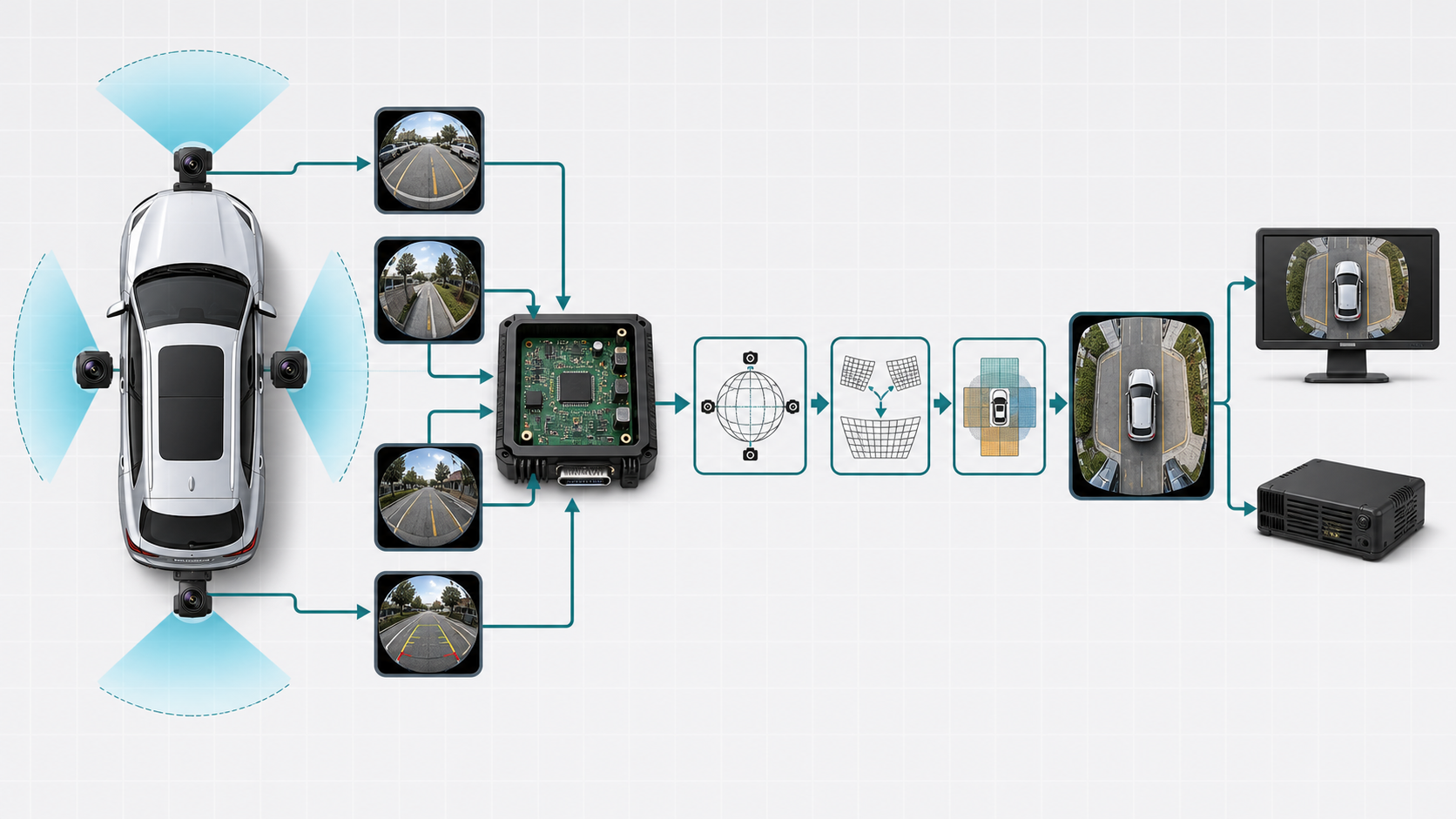

上图是典型通路。四个鱼眼摄像头采集车前、车后、左侧、右侧视野，主控盒把它们矫正、投影、融合成 360 鸟瞰图，同时还能输出前/后/左/右单路图像，或者编码保存到 SD 卡。

典型系统关键规格

以典型独立 360 主控盒方案为例，它不是单纯摄像头模组，而是一套摄像头、主控、线束、触发、显示和录像组合系统。常见配置包含主控盒、4 个全高清鱼眼摄像头、遥控器、主线束、供电线、摄像头延长线，以及 VGA/AHD 等显示适配线。

其中最重要的产品形态是：主控盒内部已经完成 360 拼接，外部系统看到的是显示输出、录像文件、触发控制和少量配置接口。如果要把它接到机器人主控做感知，需要确认它能否输出每路原始视频、是否有硬件同步和时间戳；这类产品通常主要面向驾驶显示和录像，不一定会把机器人感知接口作为重点。

360 拼接到底在拼什么

单个鱼眼镜头能看到很宽的范围，但画面是强畸变的。四路鱼眼直接并排显示时，人能看见环境，却很难判断车身周围物体和车的相对位置。360 环视要做的是：

1. 把每个鱼眼画面矫正成可计算的几何模型。
2. 根据摄像头相对车身的位置和角度，把画面中的地面点投影到车身坐标系下的俯视平面。
3. 把前后左右四个俯视图拼到同一张画布。
4. 在重叠区域选择缝合线并做亮度/颜色融合。
5. 覆盖一个车模，遮住车身本体和摄像头看不到的区域。
6. 按驾驶场景输出“全景鸟瞰 + 单路大图”。

所以 360 拼接的核心假设是“车周围主要关注地面”。地面上的车道线、停车线、障碍物底部能被准确投影；但立起来的物体，例如电线杆、行人、墙角，会因为不在地面平面上而出现拉伸、断裂、重影。这不是算法坏了，而是鸟瞰投影模型的天然限制。

几何模型：从鱼眼到鸟瞰

鱼眼镜头不是普通针孔相机。它通常需要一个鱼眼投影模型，例如等距投影、等固角投影或厂商自定义畸变模型。工程上不会每个像素实时求复杂公式，而是离线标定后生成 LUT（Look-Up Table，查找表）。

对输出鸟瞰图中的每个像素，可以反向查到它应该从哪一路摄像头的哪个像素采样：

鸟瞰输出像素 (u_bev, v_bev)
  → 转成车身坐标系地面点 (X, Y, Z=0)
  → 用该摄像头外参变换到相机坐标系
  → 用鱼眼内参/畸变模型投影到原始图像坐标 (u_src, v_src)
  → 双线性采样 / 多路融合
  → 写入输出画布

这里有几类关键参数：

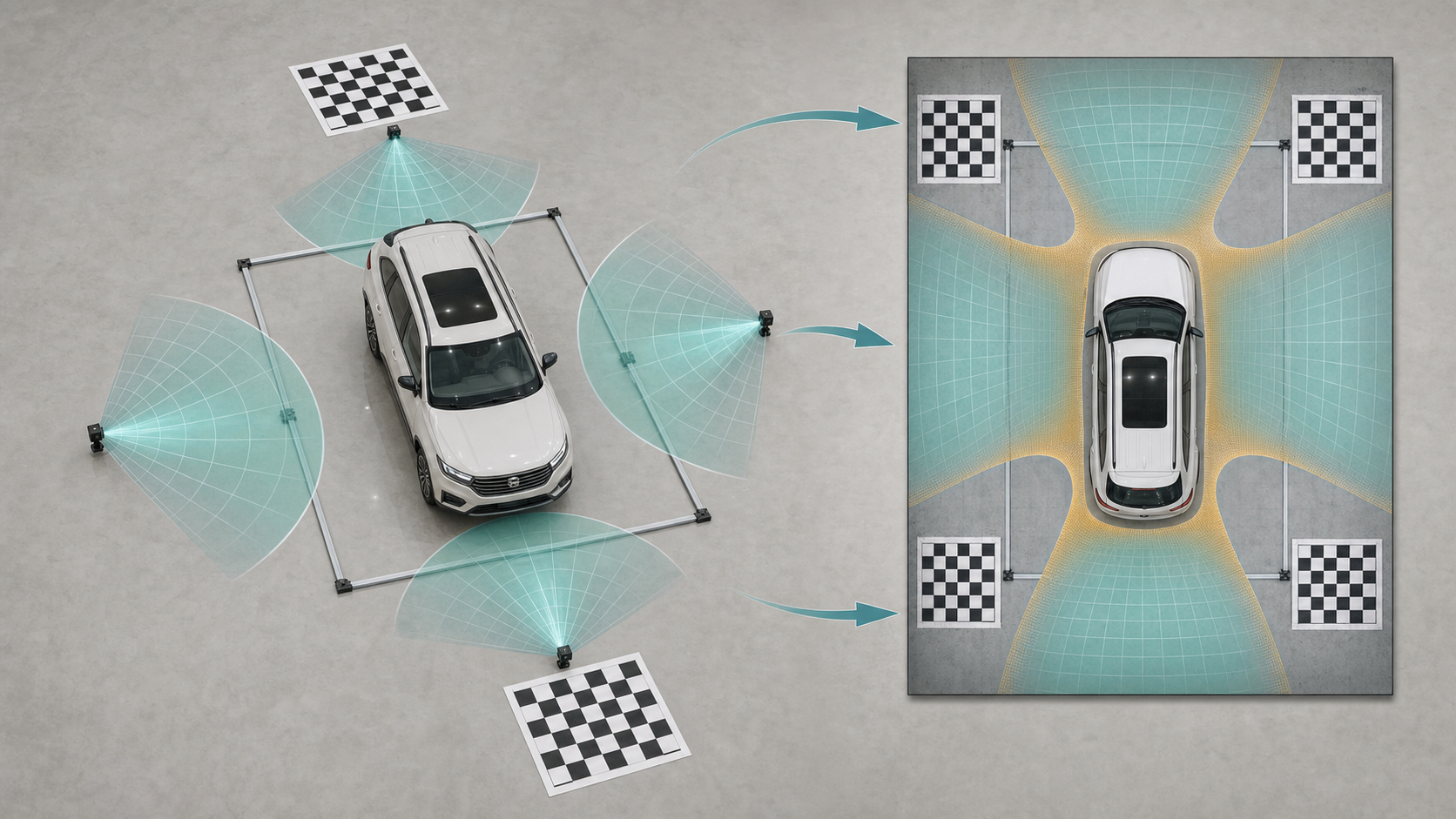

典型 PC 标定流程正好印证了这个过程：先在车身周围铺矩形框和四块调试布，记录 Length、Width、Grid Size；然后保证四个摄像头画面都能看到两块完整调试布；再导出四路单视图到 U 盘，用 CalibrationTool 对每路画面选取两块调试布的 8 个顶点，也就是 4 路 × 8 点；工具在 1 秒内生成拼接结果，必要时再调整 Rotate Parameters、Translate Parameters、Internal Parameters，最后把 XML 标定结果导回 360 主机。

这说明主机真正实时跑的不是“寻找棋盘格”，而是“使用已经标定好的映射参数做实时重映射和融合”。自动标定只是把手工点选替换为棋盘格检测。

完整数据通路

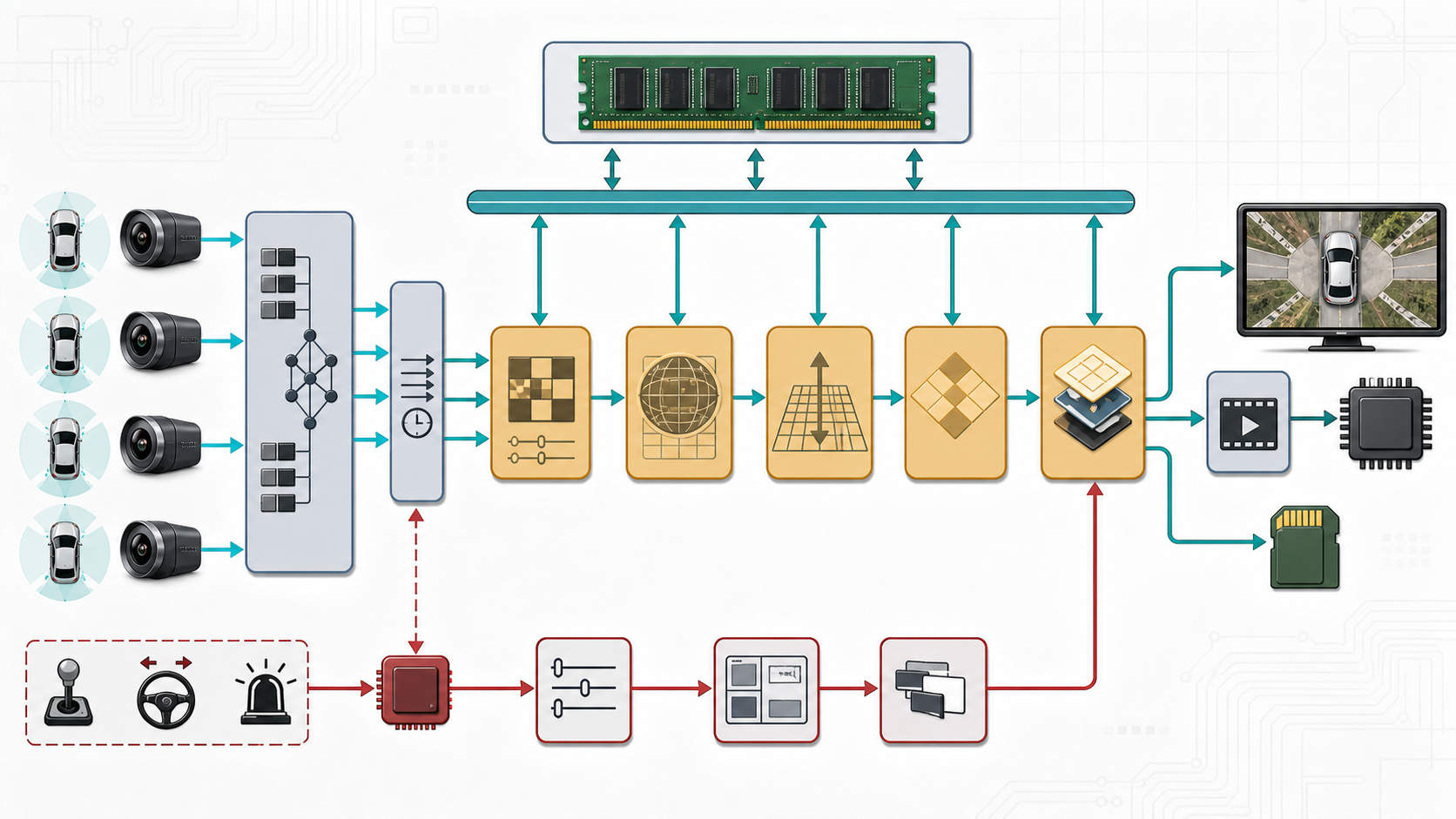

上图把完整数据通路拆成两条线：青色是高带宽视频主链路，从四路摄像头输入、接收同步、DDR 缓冲、ISP 预处理、鱼眼矫正、鸟瞰投影、缝合融合，到显示、编码和 SD 卡存储；红色是低带宽控制链路，来自倒车、转向、雷达、按键或系统配置，用来决定视图切换、OSD 叠加和触发录像等行为。

把系统拆开看，一帧图像从摄像头到显示屏，大致经过下面这些阶段。

1. 摄像头采集

每个摄像头由 CMOS 传感器、鱼眼镜头、ISP/编码或模拟高清视频输出电路组成。若摄像头侧采用 1.0Vp-p、75Ohm 这类车载模拟视频输出，主控侧再配合 AHD/VGA/HD/CVBS 等接口，那么产品形态就更接近车载模拟高清视频环视盒。若换成机器人平台，输入也可能是 MIPI CSI、GMSL、FPD-Link 或 USB，但后面的几何拼接原理不变。

摄像头阶段要关注三件事：

• 视场角必须足够大。典型 190° 鱼眼、水平 >170° 的设计，目的就是让相邻视角有重叠。
• 图像参数要一致。四路曝光、白平衡、增益如果差很多，融合接缝会很明显。
• 安装位置要稳定。摄像头角度一动，外参就变了，标定结果需要重做。

2. 视频接收与同步

主控盒需要把 4 路或最多 8 路 1080P@25/30 视频接进来。视频进入 SoC 前通常会经过 AHD/TVI/CVI 接收芯片、解串器、MIPI CSI 接收器或并口视频接口，然后通过 DMA 写入 DDR。

显示型 AVM 对同步的容忍度比机器人感知高一些，但四路帧不同步仍会导致动态物体在接缝处错位。例如人从左侧走到前方，左相机和前相机如果差了一帧，接缝区域就可能出现重影。机器人场景更严格，需要硬件同步、曝光时间戳和稳定延迟，否则很难和 IMU、轮速、激光雷达做融合。

3. ISP 与图像预处理

如果输入是 RAW，SoC 需要完整 ISP；如果输入已经是 YUV/RGB，主控仍然需要做基础图像处理，例如颜色空间转换、缩放、去噪、锐化、亮度均衡和 OSD 叠加。

环视系统里的 ISP 目标不是“单路画面最好看”，而是“四路画面一致”。因此 AE/AWB 不能每路完全自由漂移，最好支持锁定参数、统一曝光策略或后级颜色补偿。否则单路看都正常，拼在一起就会出现四块不同色温的地面。

4. 鱼眼矫正与透视变换

这是 360 拼接最核心的计算。硬件会根据标定生成的 LUT，对输出画布进行反向映射采样。反向映射比正向映射更常见，因为它能保证输出每个像素都有定义，不会因为源图像投影后的空洞而出现破洞。

每个输出像素可能只取一路相机，也可能在重叠区取两路相机加权融合。采样通常用双线性插值，画质更高的实现还会做边缘保护、抗锯齿或局部锐化。

5. 缝合与融合

四路鸟瞰图之间会有重叠区域。简单做法是固定缝合线：例如前/左相机在左前角附近各负责一部分，中间用一条平滑权重带过渡。更复杂的做法会避开强边缘或动态物体，但车载量产系统常常更偏向固定、可预测、低延迟。

融合要解决两个问题：

• 几何对齐：同一条地面线在两路相机里投影后要接上。
• 光度一致：同一块地面在两路相机里亮度和颜色要接近。

工程现场常见的“部分图像不能无缝拼接”，通常与累积误差有关，需要检查标定参数、调试布是否平整、铺设流程是否符合要求。这正是几何误差和标定误差在接缝处被放大的表现。

6. 合成显示

拼好的鸟瞰图还不是最终显示。系统通常会继续合成：

• 车模 PNG 或 3D 俯视车模；
• 前/后/左/右单路大图；
• 倒车线、轨迹线、雷达距离提示；
• 菜单、文件播放、录像状态；
• 按转向灯、倒车线、雷达或按键触发切换视图。

典型系统支持倒车触发自动切到后视图，左右触发自动切到左右视图；默认主视图也可以设置为 360+后路、360+前路 或 全屏360。这说明最终输出是一个图形合成结果，不只是纯视频流。

7. 编码与存储

如果需要录像，系统还要把单路或多路视频送进 H.264 编码器，写入 SD 卡。典型配置可以做到最大 8 路 1080P H.264 编码/解码、4M/8M 码流、最多 4 张 128G SD 卡。这一段不能靠 ARM CPU 软件编码，否则功耗、发热和帧率都不可控。

如果按 8 路 × 8Mbps 估算，纯码流约 64Mbps，也就是 8MB/s，再加文件系统和索引开销。这个写入速率对 SD 卡本身不算夸张，难点主要在多路并发文件管理、掉电保护、循环录像、录像回放和系统 UI 同时运行。

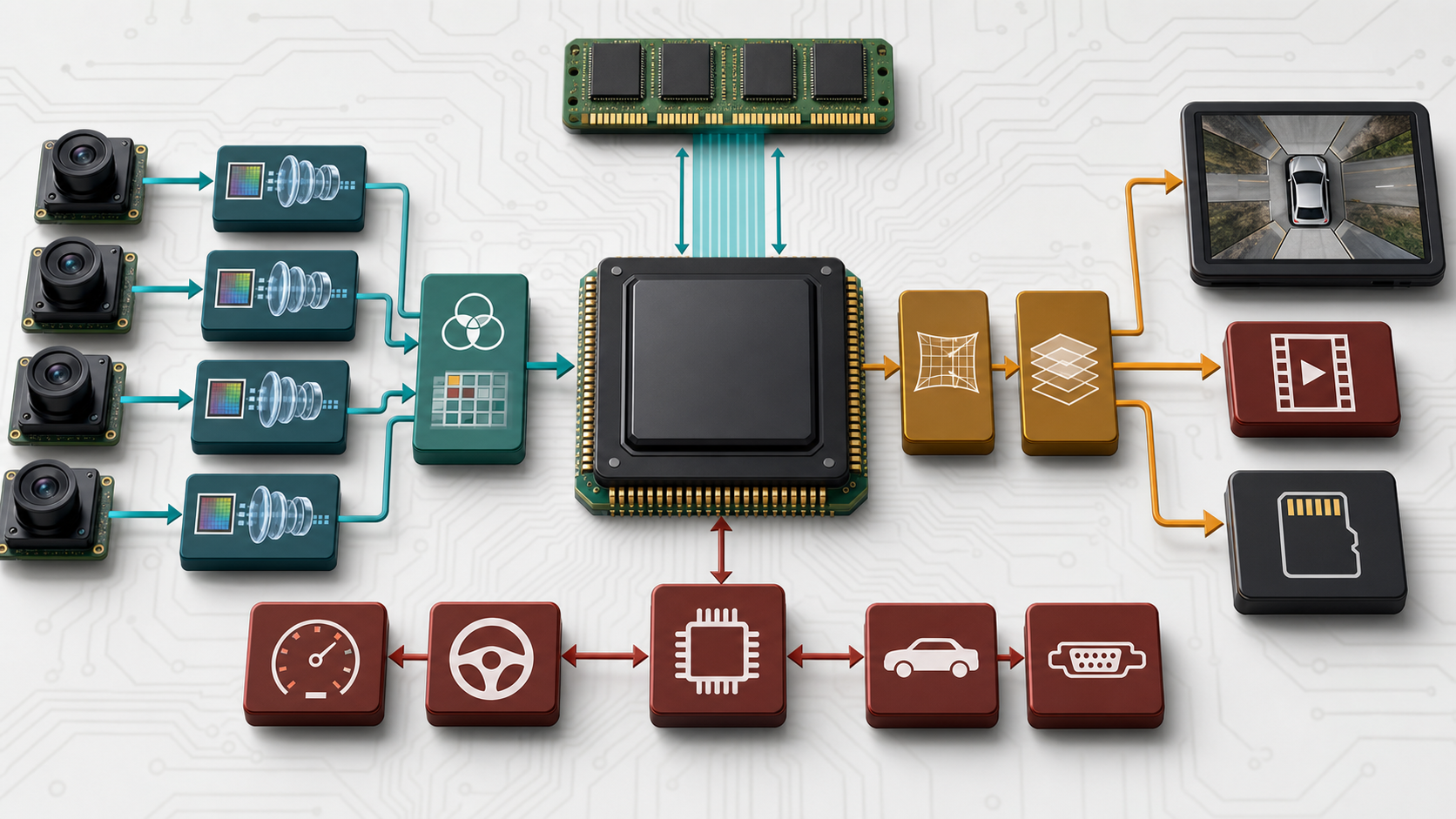

芯片需求：哪些能力是真硬需求

360 拼接芯片不能只看 CPU 主频。真正决定体验的是视频输入、DDR 带宽、几何加速、显示合成、编码器和车规可靠性。

多路视频输入

标准四路 1080P30 是基本盘，商用车和长车还可能需要 6 路或 8 路。芯片或板级方案要支持：

• 至少 4 路 1080P@30 同时输入；
• 最好能扩展到 8 路 1080P@25/30；
• 每路独立 DMA buffer；
• 丢帧、断线、花屏检测；
• 输入格式转换，例如 BT.656/BT.1120、MIPI CSI-2、YUV422、RGB 等。

如果是机器人视觉，不建议只拿“能显示 4 路”作为判断标准，还要问清楚能不能同时输出每路原始帧、是否有帧号和硬件时间戳。

DDR 带宽

粗略估算一下，4 路 1080P30 YUV422 输入的数据量是：

1920 × 1080 × 30 × 4路 × 2Byte ≈ 498MB/s

8 路就是约 996MB/s。这个只是“写入一次输入帧”的数据量，还没有算：

• 鱼眼矫正时读取源图；
• 查 LUT；
• 写中间图或最终图；
• 重叠区多路采样；
• 显示控制器读帧；
• 编码器读帧；
• CPU/OS/UI 访问内存。

所以实际系统设计里，4 路 1080P30 拼接 + 显示 + 编码，DDR 带宽至少要按数 GB/s 级别留余量；8 路方案要更保守。很多低端 SoC 的瓶颈不是算术单元，而是 DDR 被多路视频读写打满。

几何变换加速

鱼眼展开、LDC、透视变换、旋转、缩放和拼接都属于规则但高吞吐的像素操作。理想芯片应有专门的几何引擎、2D 图形引擎、GPU/VPU 或 ISP 后处理模块，支持：

• LUT 反向映射；
• 双线性插值；
• 多路输入合成；
• Alpha blend / feather blend；
• 多个 ROI 输出；
• line buffer 或 tile buffer 降低 DDR 压力。

如果这些都靠 Cortex-A9 这类 CPU 做，1080P 多路实时拼接基本不现实。如果看到“双核 ARM Cortex-A9 + SoC + H.264 编解码核心”这样的配置，更合理的理解是：ARM 管控制，视频编解码和像素搬运靠硬件核心。

ISP 与颜色一致性

环视对 ISP 有两个不同层面的要求：

第一，单路画面要可用。需要基本的去噪、锐化、WDR/HDR、白平衡、色彩校正和低照处理。

第二，四路画面要一致。需要曝光锁定、白平衡锁定、颜色增益匹配、镜头阴影校正和接缝亮度补偿。否则图像看起来不是 360，而是四块视频贴在一起。

户外机器人还要特别关注 HDR/WDR。车辆从阴影区进入强光，或者一侧逆光一侧背光时，四路曝光策略不稳定会直接破坏拼接和感知。

视频编码器

只要要录像，多路 H.264/H.265 编码就是硬需求。典型规格可以支持最大 8 路 1080P H.264 编码/解码，并支持 4M/8M 码流。芯片选型时要确认：

• 是 4 路编码、8 路编码，还是 8 路输入但只有少数路可编码；
• 编码分辨率和帧率是否能同时满足；
• 编码和显示、拼接是否能并发；
• 是否支持码率控制、I 帧间隔、循环录像、时间戳和文件切片。

显示与 OSD

AVM 的最终产品体验很依赖显示合成。芯片需要显示控制器、图层混合、缩放、颜色空间转换和 OSD。典型方案支持 VGA/HD 1080P 50/60、AHD 1080P 25/30、CVBS D1，意味着至少存在高清显示输出、模拟输出适配和降采样链路。

对机器人而言，显示不是必须，但如果同一颗芯片还要服务驾驶屏、远程 Web UI、录像回放和算法输出，显示子系统会和视频处理抢内存带宽。

车载控制与可靠性

这类系统还会有倒车线、左右触发线、UART 雷达配置、WebAPP、U 盘导入导出、APP/MCU 升级等功能。对应到芯片和板级设计，需要：

• GPIO/ADC/隔离输入处理倒车、转向等 8-32V 触发信号；
• UART/CAN/RS485 等车身或雷达接口；
• 看门狗和掉电保护；
• 启动后快速出图；
• 8-32V 宽压供电、浪涌、反接、ESD、EMI 设计；
• -20℃ 到 70℃下持续工作和散热余量。

这些不是算法问题，但会决定产品能不能上车。

标定为什么决定最终效果

360 拼接里，标定不是售后步骤，而是系统的一部分。典型标定流程要求每个单视图都能看到两块完整调试布。如果车身太长，左右摄像头看不到完整调试布，需要调整摄像头角度、增加安装高度；极端情况下要左右各加一个摄像头，变成六路拼接。

这句话很关键：它说明相机数量不是越少越好，而是由车身尺寸、安装高度、镜头视场角和重叠区域共同决定。四路方案能覆盖多数车辆，但长轴距、低底盘、大车身会让重叠区不足，导致黑边、拉伸或接缝处信息不够。

标定质量主要受这些因素影响：

• 调试布是否平整，棋盘格是否清晰；
• 长宽和格子尺寸是否量准；
• 四路相机是否都看到足够完整的角点；
• 摄像头安装后是否松动；
• 车身是否停在平整地面；
• 光照是否导致棋盘格识别失败；
• 车模尺寸和实际车身遮挡区域是否匹配。

低底盘车辆容易在环视边缘出现大块黑色空白，因为摄像头安装位置低，采集到的有效像素太少。这是几何覆盖问题，不是简单调亮或加锐化能解决的。

对机器人平台的额外提醒

如果只是给驾驶员看，AVM 主控盒输出一张低延迟 360 鸟瞰图就够了。但如果要把它接入机器人感知，需求会明显不同。

所以评估芯片或产品时，除了问“能不能 360 拼接”，还要问：

1. 能否同时输出四路原始视频和拼接图？
2. 四路摄像头是否硬同步？时间戳打在曝光开始、帧结束还是 DMA 完成？
3. 标定参数是否可导出？格式是否包含内参、外参和 LUT？
4. 拼接延迟是多少？延迟是否稳定？
5. AE/AWB 能否锁定？是否支持统一曝光？
6. 黑边、低底盘、长车身场景下是否支持 6 路或 8 路扩展？
7. H.264 录像、显示输出、Web UI 和拼接能否并发不掉帧？

总结

360 全景拼接的本质是多相机实时几何系统。它先用鱼眼摄像头换取大视场，再靠标定把每路鱼眼画面映射到同一个车身地面坐标系，最后通过缝合和融合输出鸟瞰图。

综合上面的典型规格，这类产品的典型能力组合是：4 路 190°/1080P 鱼眼输入，主控盒内完成拼接，输出 1080P 鸟瞰 + 单路视频，支持倒车/转向触发，支持 H.264 多路录像和 SD 卡存储。芯片需求上，CPU 不是核心卖点；多路输入、DDR 带宽、LDC/warp 几何引擎、blend 合成、视频编码器、显示控制器和车载可靠性才是决定系统上限的关键。

一句话判断芯片是否适合做 360 拼接：看它能不能在稳定功耗和温度下，同时吃进 4 到 8 路 1080P 视频，按标定 LUT 做实时鱼眼展开和鸟瞰融合，再并发输出显示与 H.264 录像，而且延迟、帧率、标定数据和同步机制都可控。
