解读ViT：Transformer 在视觉领域如何落地

背景

计算机视觉领域，一直都是卷积天下。传统的卷积神经网络(CNN)依赖于卷积核提取局部特征，效果很好，但是也有一些不足，如需要人工设计卷积结构包括卷积核大小和层数，另外就是难以捕捉全局的依赖关系。

transformer最早更多的是应用在NLP领域的架构，用注意力机制来捕捉长距离的依赖。那把transformer应用在视觉领域了，会有什么效果吗？而在2021年发表的https://arxiv.org/abs/2010.11929这篇论文就是使用transformer应用在图像识别的领域。

论文中提到基于transformer使用监督学习方式训练模型进行图像分类时，在中等规模数据集（如ImageNet）上如果没有使用强正则化其准确率略低于同等规模的ResNet。但是当加大数据集（1400W至3亿张图像）训练时，发现其识别水平超越了现有技术。

模型概览

上图就是整个ViT模型结构了，对transformer比较熟悉的，整个结构就很简单了。可以发现只有transformer encoder没有transformer decoder。

这里先整体看看其流程步骤：

• 图像切块：原图输入为224×224分辨率的图像，将其切分为14×14共196块的（如使用卷积），每块大小的分辨率为16×16。
• 分块展平：将每块为16×16分辨率的patch展平为一维向量，共计有196个这样的向量。由于每块是RGB 3通道图像，因此向量维度为16x16x3= 768，按照RGB排布进行展开为一维向量。因此最后的数据形状为（196，768）。
• 线性投影：对每个patch的向量乘以一个权重矩阵，映射到D维的embedding空间，这个D维跟transformer输入维度一致（默认是512）。因此经过转换后的数据就变成了（196,768）->(196,512)。
• 位置编码：对经过线性映射的patch加上位置编码，每个patch一个位置向量，其向量的维度与patch维度一致，总的位置编码矩阵为(196,512)。将这个位置编码与经过线性映射的进行相加得到输入。
• 编码输入：经过位置编码后的输入然后在最开始加上了[CLS]向量送入编码器。因此输入的数据为(197,512)。如果算上批量数据最后就是(B,197,768)。B为batch size，197为patch数，512为embedding维度。
• 编码输出：最后经过多层感知机MLP得到最后的输出，如果是分类任务的话，就是(B,C)结果，B为batch size，C为类别数。也就是结果每行就是一个概率分布。

常见问题

（1）图像是如何切分展平的？

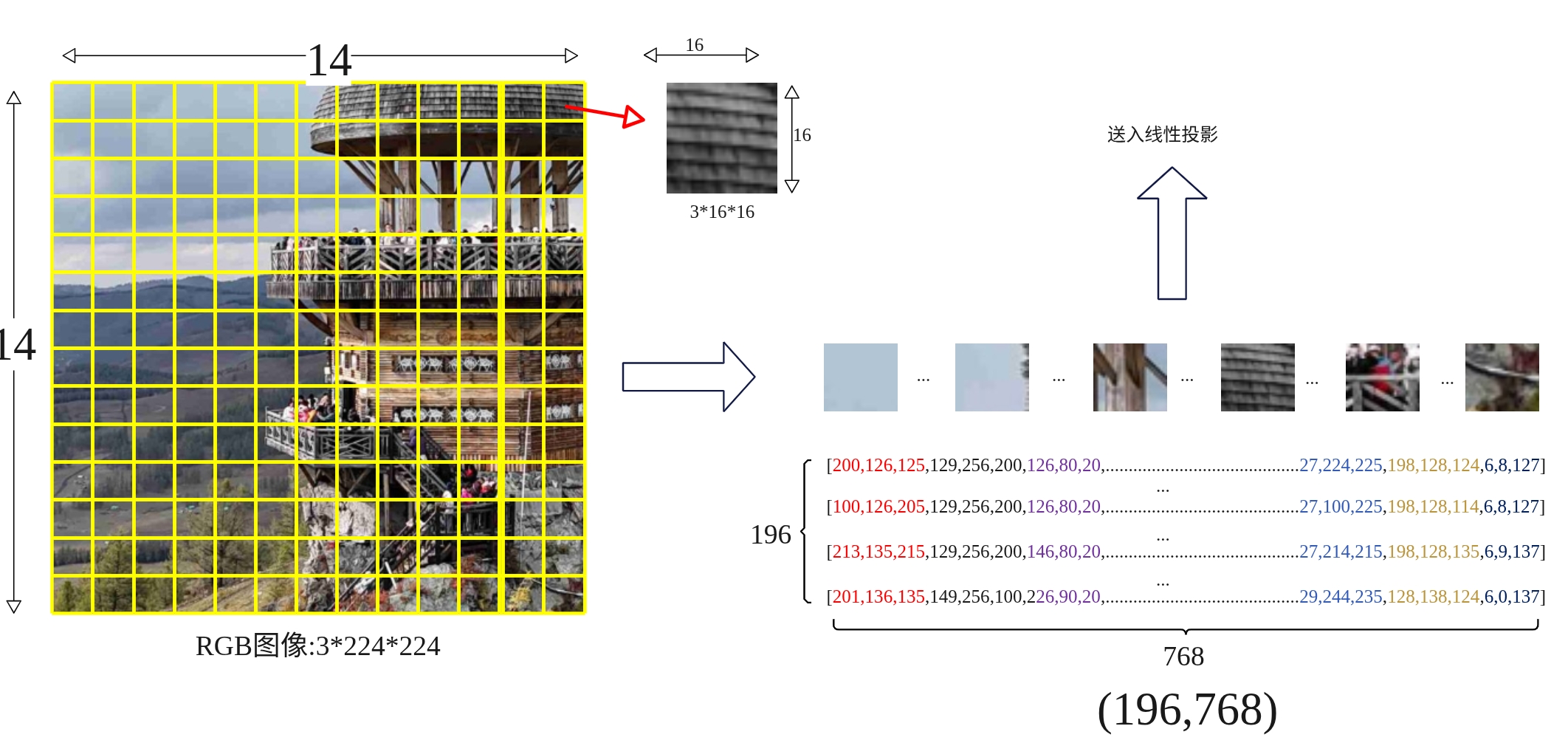

以输入尺寸3x224x224的RGB图像为例，块大小为16×16,因此块的数量为14×14=196个块。每个块3x16x16被拉成一维向量长度为16x16x3=768，也就是每个块被展平为768维向量，一共有196个块，也就是说转换为(196,768)的矩阵。

（2）每个patch为什么要展平？

主要是transformer的输入要求，因为transformer是序列处理器，其输入必现是一维的向量序列，而图像分块后得到的每个块是二维矩阵。还记得在transformer实现文章中吗？输入的是(seq,d_model)，seq为token的数量，而d_model为每个token嵌入的向量。当然这里的图像最后还需要经过映射降维跟这里的d_model保持一致，这样才能输入到transformer的编码器中。

（3）线性投影有什么作用？

主要有两个作用，其一是图像分块展平后得到的是高维稀疏向量(如16163=768)，包含了大量冗余信息如局部宽高、噪声等，缺乏高层语义表达，数据量大，计算量也大，线性投影是一个可训练全连接权重矩阵，可以提取保留关键局部特征；其二是为了适配transformer输入结构，Transformer要求输入为固定维度向量序列（如 D=512）。线性投影统一所有图像块的输出维度，确保自注意力机制可计算。

（4）这里的位置编码与transformer的有什么不同吗？

ViT中的位置编码使用的是自适应位置编码，transformer中用的是正余弦固定公式，因为ViT中的输入序列位置一般都有限，因此用1D的可学习的位置编码即可，这个位置编码是一个可学习的参数矩阵，初始化为全0，在训练过程中通过反向传播自动优化。

（5）输出的MLP与transformer FFN有什么不同吗？

基本一样的，FFN是前馈神经网络的统称，MLP是具体的前馈神经网络具体实现特指全连接网络。

（6）最后的输出是什么样的？

ViT最后的输出结构根据实际任务需求有关，如果是图像分类任务，在最终输出是[CLS] token向量经 MLP Head映射后的logits（未归一化的类别分数），形状为 [B, K]（K为类别数）；

（7）整个处理流程数据变化是怎么样的？

处理阶段	输入形状	操作	输出形状	示例值（B=64）
原始输入	[B, C, H, W]	—	[64, 3, 224, 224]
Patch分块 + 展平	[B, C, H, W]	卷积核尺寸=步长=P（如 16×16）	[B, N, P²·C]	[64, 196, 768]
线性投影 （Patch Embedding）	[B, N, P²·C]	全连接层映射至目标维度 D=512	[B, N, D]	[64, 196, 512]
添加 Class Token	[B, N, D]	序列前拼接可学习的 [CLS] 向量	[B, N+1, D]	[64, 197, 512]
位置编码叠加	[B, N+1, D]	加可学习位置编码 E_{pos} ∈ ℝ^{1×(N+1)×D}	[B, N+1, D]	[64, 197, 512]
Transformer 编码器	[B, N+1, D]	多头自注意力（MSA） + MLP 前馈网络	[B, N+1, D]	[64, 197, 512]
分类头输出	[B, D]（仅取 [CLS]）	全连接层映射至类别数 K	[B, K]	[64, 1000]
