SPI

标准SPI

标准SPI接口，4根线CS、CLK、MISO、MOSI。4根线都是单线传输，主机通过MOSI发送数据，设备通过MISO发送数据给主机。标准的SPI可以支持全双工（发和收同时）、半双工（某个时刻发或收）、单双工（单方向传输，主机要么只能发送，要么只能接收）。

Dual SPI

双线SPI，顾名思义就是数据传输使用2根数据线。与标准SPI的线数一样4根线CS、CLK、MISO、MOSI，差别就是MISO，MOSI在某个时刻可以同时用来做数据收或发，因此该模式一般是半双工模式。对于Dual SPI类型接口外接的设备，通常是flash设备，根据传输的命令、地址是否使用2线又区分为DOUT和DIO模式。

DOUT模式

命令+地址阶段按照常规SPI传输1线传输，数据阶段变成2线（MOSI,MISO在读数据或写数据时使用两个线）。

DIO模式

命令阶段是常规SPI的1线传输，地址和数据阶段是双线传输。

Quad SPI

CS，CLK，MOSI，MISO，WP，HOLD一共6根线，其中MOSI，MISO，WP，HOLD为数据线。根据命令、地址是否使用4线还是标准SPI一共分为3中模式，分别是QOUT，QIO，QPI。

QOUT

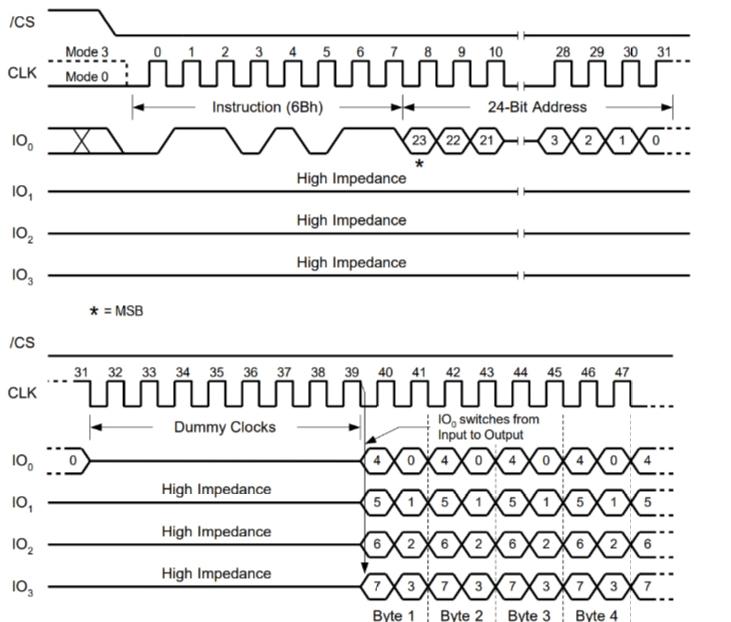

命令+地址阶段按照常规SPI传输1线传输，数据阶段变成4线（MOSI,MISO，WP,HOLD在读数据或写数据时使用4线）。

QIO

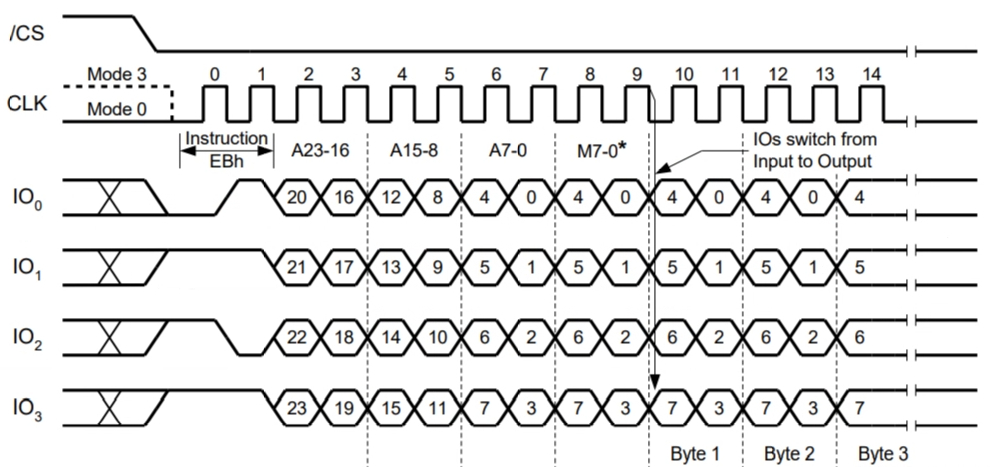

只在命令阶段是常规SPI的1线传输，地址和数据阶段是4线传输。

QPI

命令，地址，数据都是8线传输。

小结

DBI

3-Line模式

CSX（CS），SCL（CLK），SDA（MOSI或MISO），SDI（MOSI或MISO，可选）。前面CSX,SCL,SDA是必须的，所以称为3线模式。3线模式有区分为2中，interface I和interface II。

• interface I: 数据收发之需要一根线SDA。
• interface II：额外使用SDI，数据收和发端口独立。

需要注意的时，3线模式没有Data/CMD线用于区分是数据还是命令，所以需要在数据流MSB前额外早呢更加一位表示当前传输的数据是DATA还是CMD。

4-Line模式

CSX（CS），SCL（CLK），D/CX，SDA（MOSI或MISO），SDI（MOSI或MISO，可选）。相对于3线模式，额外添加了一根D/CX用来表示数据还是命令。根据数据传输是否需要1线还是2线区分interface I和interface II。

• interface I: 数据收发之需要一根线SDA。
• interface II：额外使用SDI，数据收和发端口独立。

与3线的区别是，多了一根D/CX来表是data还是cmd。

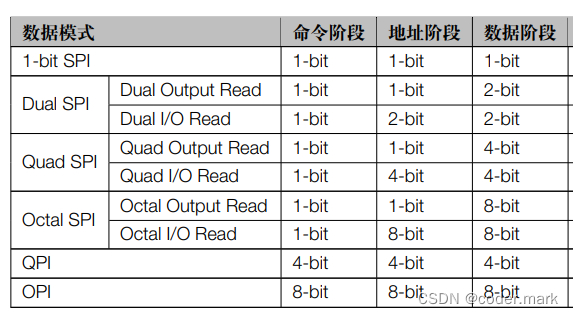

小结：SPI和DBI是不同的协议，QSPI一般说的是SPI的物理线有4(数据传输)+2（CLK+CS），同时QSPI根据指令，地址使用几线有QOUT,QIO,QPI 3种模式，QSPI一般说的是SPI协议而不是DBI协议，SPI和DBI是完全不同的协议，只是复用了一样的pin。
