opencv图像处理

图像滤波

图像的滤波核心是使用一个小的矩阵（滤波器或卷积核）在图像上进行滑动卷积，将计算得到的结果作为目标像素的值。

均值滤波

cv::blur(InputArray src, OutputArray dst, Size ksize,
         Point anchor = Point(-1,-1), int borderType = BORDER_DEFAULT);

• src:输入的原始图像，支持Mat格式
• dst:经过滤波处理的图像
• ksize:滤波器大小，通常为2D大小，表示滤波的宽度和高度。
• anchor:锚点指定窗口内的参考点，默认是Point(-1,-1)表示窗口中心点
• boarderType:边界类型，用来处理边界参数的外推方式。

cv::Mat src = cv::imread("image.jpg", cv::IMREAD_GRAYSCALE);
cv::Mat dst;
cv::blur(src, dst, cv::Size(3, 3));  // 3x3的均值滤波

高斯滤波

void cv::GaussianBlur( const cv::Mat& src, cv::Mat& dst, cv::Size ksize,
    double sigmaX, double sigmaY = 0, int borderType = cv::BORDER_DEFAULT );

• sigmaX：X方向的标准差，决定模糊的程度，值越大，模糊效果越强。
• sigmaY：Y方向的标准差，默认是0，表示与X方向相同。

cv::GaussianBlur(src, dst, cv::Size(5, 5), 0);  // 5x5的高斯滤波

中值滤波

void medianBlur(InputArray src, OutputArray dst, int ksize);

• ksize： 滤波器窗口大小

示例

cv::medianBlur(src, dst, 5);  // 5x5的中值滤波

示例

下面示例，将图片使用高斯噪音处理，然后再使用滤波器进行模糊，噪音就可以看起来过滤掉。

#include <fcntl.h>
#include <fstream>
#include <iostream>
#include <linux/fb.h>
#include <signal.h>
#include <stdint.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace std;

void add_gaussian_noise(Mat& image, double mean, double stddev)
{
    Mat noise(image.size(), image.type());

    randn(noise, mean, stddev);

    image = image + noise;
}

void display_image(const Mat& image, int framebuffer_width = 720)
{
    static std::ofstream ofs("/dev/fb0");
    cv::Mat framebuffer;
    cv::cvtColor(image, framebuffer, cv::COLOR_BGR2BGRA);
    cv::Size2f frame_size = framebuffer.size();

    for (int y = 0; y < frame_size.height; y++) {
        ofs.seekp(y * framebuffer_width * 4);
        ofs.write(reinterpret_cast<char*>(framebuffer.ptr(y)), frame_size.width * 4);
    }
}

int main(int, char**)
{
    Mat image = imread("test1.jpg", IMREAD_COLOR);
    if (image.empty()) {
        cerr << "Error: Could not open or find the image!" << endl;
        return -1;
    }

    double mean = 2.0;
    double stddev = 30.0;

    add_gaussian_noise(image, mean, stddev);

    display_image(image);
    cv::imwrite("noise.jpg", image);

    usleep(1000 * 1000 * 2);

    Mat dst;
    cv::GaussianBlur(image, dst, cv::Size(3, 3), 1);
    //cv::medianBlur(image, dst, 5);
    //cv::blur(src, dst, cv::Size(3, 3));
    display_image(dst);
    cv::imwrite("dst.jpg", dst);
}

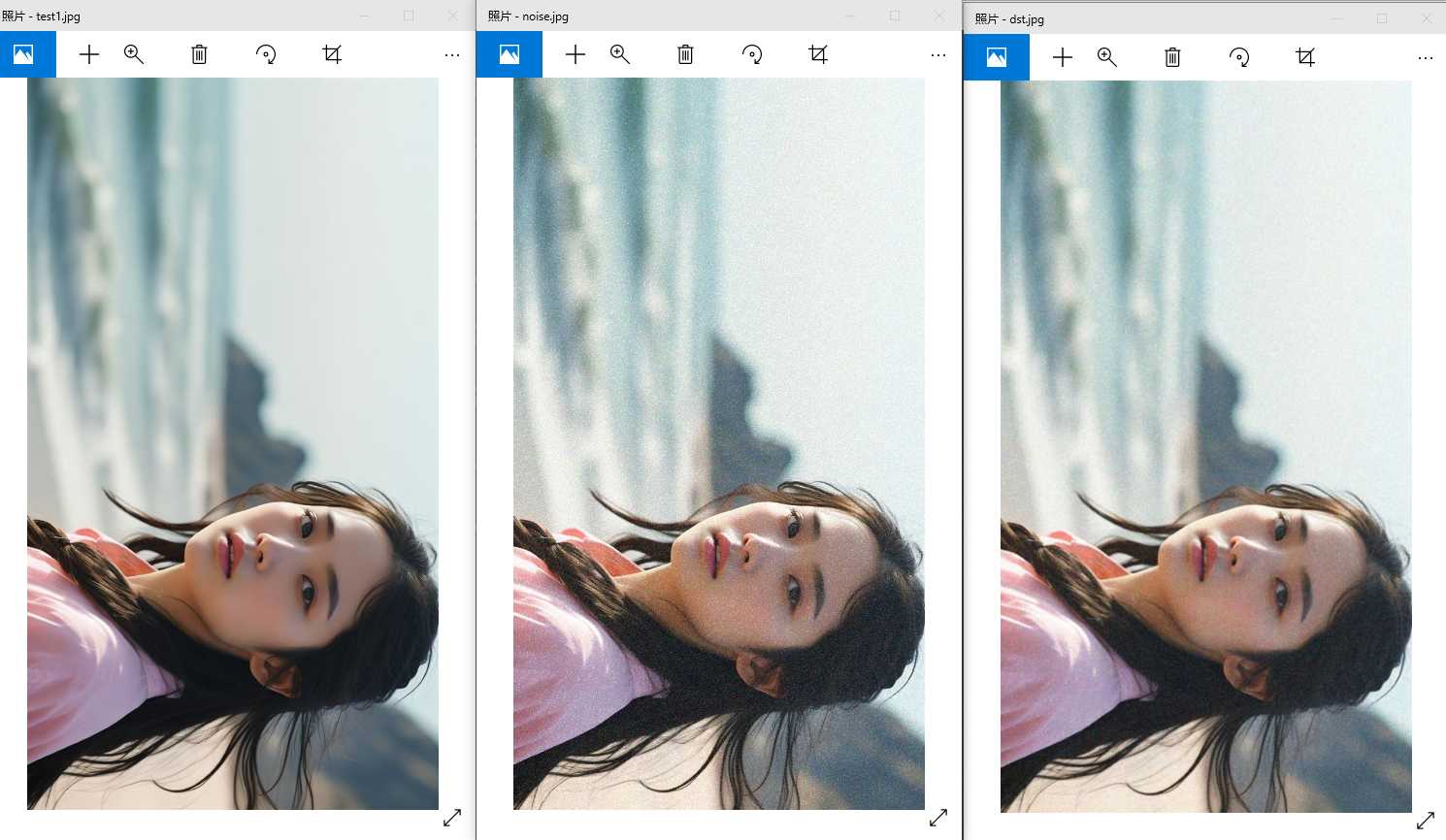

如下图，中间是加了噪声的，最后一张是通过高斯滤波处理之后的。

图像形态学

膨胀与腐蚀

膨胀操作会增加图像中的白色区域或前景区域，使得图像中的对象或结构变得更大。具体来说，它会将图像中的每个像素点扩展到其邻域像素中（根据结构元素的大小和形状）。这意味着如果结构元素的一部分重叠在一个前景区域内，该区域就会被扩展。使白色区域扩展，物体变大。

cv2.dilate(src, dst=None, kernel, anchor=(-1, -1), iterations=1,
    borderType=cv2.BORDER_CONSTANT, borderValue=0)

• iteration：膨胀迭代次数，越大效果越明显
• borderType：边界填充类型
• borderValue：边界填充值，默认0是黑色

cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(3, 3));
//创建一个3*3的矩形结构元素
cv::dilate(src, dst, kernel);

腐蚀操作的效果与膨胀相反，它会减少图像中的白色区域或前景区域，使得图像中的对象变得更小。腐蚀操作会检查每个像素的邻域，如果邻域内的所有像素都是前景像素（白色），该像素才保持前景，否则变为背景（黑色）。使白色区域收缩，物体变小。

cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(3, 3));
cv::erode(src, dst, kernel);

以下是示例

#include <fcntl.h>
#include <fstream>
#include <iostream>
#include <linux/fb.h>
#include <signal.h>
#include <stdint.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <opencv2/opencv.hpp>


void display_image(const cv::Mat& image, int framebuffer_width = 720)
{
    static std::ofstream ofs("/dev/fb0");
    if (!ofs) {
        std::cerr << "Error: Could not open framebuffer device!" << std::endl;
        return;
    }

    cv::Mat framebuffer;
    if (image.channels() == 1) {
        cv::cvtColor(image, framebuffer, cv::COLOR_GRAY2BGRA);
    } else if (image.channels() == 3) {
        cv::cvtColor(image, framebuffer, cv::COLOR_BGR2BGRA);
    } else if (image.channels() == 4) {
        image.copyTo(framebuffer);
    } else {
        std::cerr << "Error: Unsupported image format!" << std::endl;
        return;
    }

    cv::Size2f frame_size = framebuffer.size();

    if (frame_size.width > framebuffer_width) {
        // 计算新的宽高，保持图像的纵横比
        float aspect_ratio = frame_size.height / frame_size.width;
        int newWidth = framebuffer_width;
        int newHeight = static_cast<int>(newWidth * aspect_ratio);

        // 调整图像大小
        cv::Mat resizedImage;
        cv::resize(framebuffer, resizedImage, cv::Size(newWidth, newHeight));
        framebuffer = resizedImage;
        frame_size = resizedImage.size();
    }

    for (int y = 0; y < frame_size.height; y++) {
        ofs.seekp(y * framebuffer_width * 4);
        ofs.write(reinterpret_cast<char*>(framebuffer.ptr(y)), frame_size.width * 4);
    }
}

int main(int, char**)
{
    cv::Mat image = imread("test1.jpg", cv::IMREAD_COLOR);
    if (image.empty()) {
        std::cerr << "Error: Could not open or find the image!" << std::endl;
        return -1;
    }

    double mean = 2.0;
    double stddev = 30.0;


    display_image(image);

    usleep(1000 * 1000 * 1);

    cv::Mat dst;
    cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(5, 5));

    cv::dilate(image, dst, kernel);

    display_image(dst);

    usleep(1000 * 1000 * 1);

    cv::erode(image, dst, kernel);

    display_image(dst);
}

阈值化

阈值（Thresholding）是一种常见的图像分割方法，用于将灰度图像转换为二值图像。通过设置一个阈值，将像素值高于该阈值的区域设为白色（255），低于阈值的区域设为黑色（0），从而简化图像内容，便于后续处理。

二值化阈值：二值化是将图像中的像素值根据设定的阈值分为两类，通常用于简单的图像分割。

cv::threshold(src, dst, thresh, maxval, type);

示例：cv::threshold(src, dst, 127, 255, cv::THRESH_BINARY);

• thresh: 阈值，决定像素分类的分界线。
• maxval：根据type选择，满足条件设置为最大值。
• type: 阈值类型

自适应阈值：根据图像的局部区域动态计算阈值，适用于光照不均匀的图像。

cv::adaptiveThreshold( src, dst, maxValue, adaptiveMethod,
     thresholdType, blockSize, C);

• maxVaule：二值化的最大值，一般为255
• adaptiveMethod： ADAPTIVE_THRESH_MEAN_C是使用邻域的均值作为阈值，ADAPTIVE_THRESH_GAUSSIAN_C ：使用邻域的加权均值（高斯加权）作为阈值。
• thresholdType：阈值类型，通常使用 THRESH_BINARY 或 THRESH_BINARY_INV。
• blockSize：邻域的大小，必须是奇数（例如 3 , 5 , 7 , ...），该窗口在图像上滑动。
• C：调整值，用于从计算的阈值中减去。调整结果的灵敏度。

cv::adaptiveThreshold(src, dst, 255,
        cv::ADAPTIVE_THRESH_MEAN_C, cv::THRESH_BINARY, 11, 2);

开闭运算、顶帽、黑帽

• 开运算：开运算是先进行腐蚀操作再进行膨胀操作。它通常用于去除小的噪点或小的物体，同时保留较大区域的结构。
• 闭运算：闭运算是先进行膨胀操作再进行腐蚀操作。它用于去除小的黑色区域（如小孔洞或空隙），并连接物体之间的细小裂缝。
• 顶帽：顶帽是开运算的结果与原图像之间的差异，主要用于提取比背景更亮的区域或小的亮点。
• 黑帽：黑帽是闭运算的结果与原图像之间的差异，主要用于提取比背景更暗的区域或小的暗点。

void cv::morphologyEx( InputArray src,  OutputArray dst, int op,
    InputArray kernel, Point anchor = Point(-1, -1), int iterations = 1,
    int borderType = BORDER_CONSTANT,
    const Scalar&borderValue=morphologyDefaultBorderValue()  );

• kernel：结构元素，通常使用 cv::getStructuringElement() 生成。
• op:形态学操作类型。

下面是op的类型

• cv:MORPH_OPEN：开运算。
• cv::MORPH_CLOSE：闭运算。
• cv::MORPH_GRADIENT: 形态学梯度（膨胀 - 腐蚀），提取物体边缘。
• cv::MORPH_TOPHAT :顶帽运算（原图 - 开运算结果），提取比背景亮的区域。
• cv::MORPH_BLACKHAT 黑帽运算（闭运算结果 - 原图），提取比背景暗的区域。

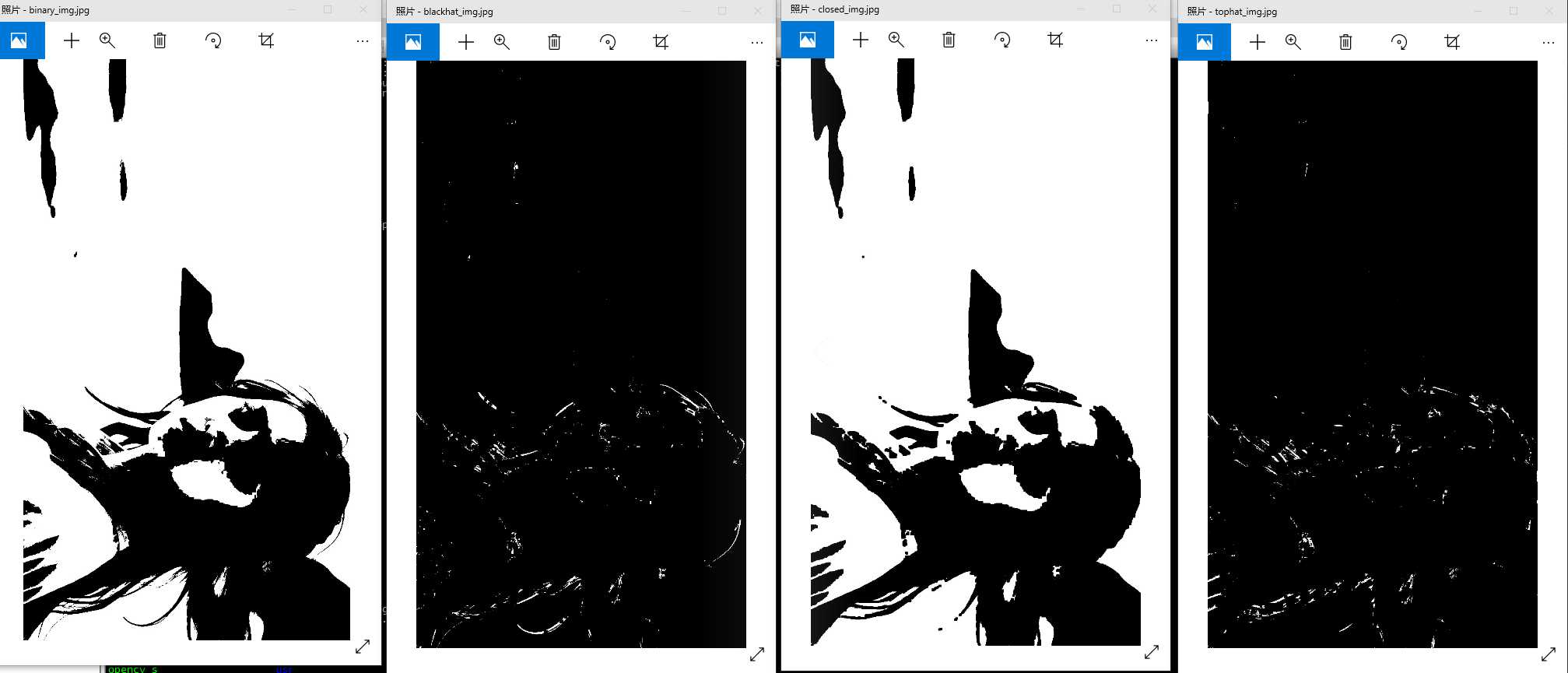

示例

示例程序如下：

int main(int, char**)
{
    cv::Mat image = imread("test1.jpg", cv::IMREAD_GRAYSCALE);
    if (image.empty()) {
        std::cerr << "Error: Could not open or find the image!" << std::endl;
        return -1;
    }

    cv::Mat binary_img;
    cv::threshold(image, binary_img, 128, 255, cv::THRESH_BINARY);

    cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(5, 5));

    cv::Mat dst;

    cv::Mat opened_img, closed_img, tophat_img, blackhat_img;

    cv::morphologyEx(binary_img, opened_img, cv::MORPH_OPEN, kernel);
    cv::morphologyEx(binary_img, closed_img, cv::MORPH_CLOSE, kernel);
    cv::morphologyEx(binary_img, tophat_img, cv::MORPH_TOPHAT, kernel);
    cv::morphologyEx(binary_img, blackhat_img, cv::MORPH_BLACKHAT, kernel);


    display_image(image);
    usleep(1000 * 1000 * 2);
    display_image(binary_img);
    usleep(1000 * 1000 * 2);
    display_image(closed_img);
    usleep(1000 * 1000 * 2);
    display_image(tophat_img);
    usleep(1000 * 1000 * 2);
    display_image(blackhat_img);

}

图像边缘检测

canny

Canny边缘检测是一个多阶段的图像处理算法，用于提取图像中的边缘。它的目标是识别图像中强度变化较大的区域，即边缘

int main(void)
{
    cv::Mat image = cv::imread("test1.jpg", cv::IMREAD_GRAYSCALE);

    if (image.empty()) {
        std::cerr << "Error: Could not open image!" << std::endl;
        return -1;
    }

    // 进行 Canny 边缘检测
    cv::Mat edges;
    cv::Canny(image, edges, 100, 200); // 低阈值 100，高阈值 200
    display_image(edges);
    return 0;
}

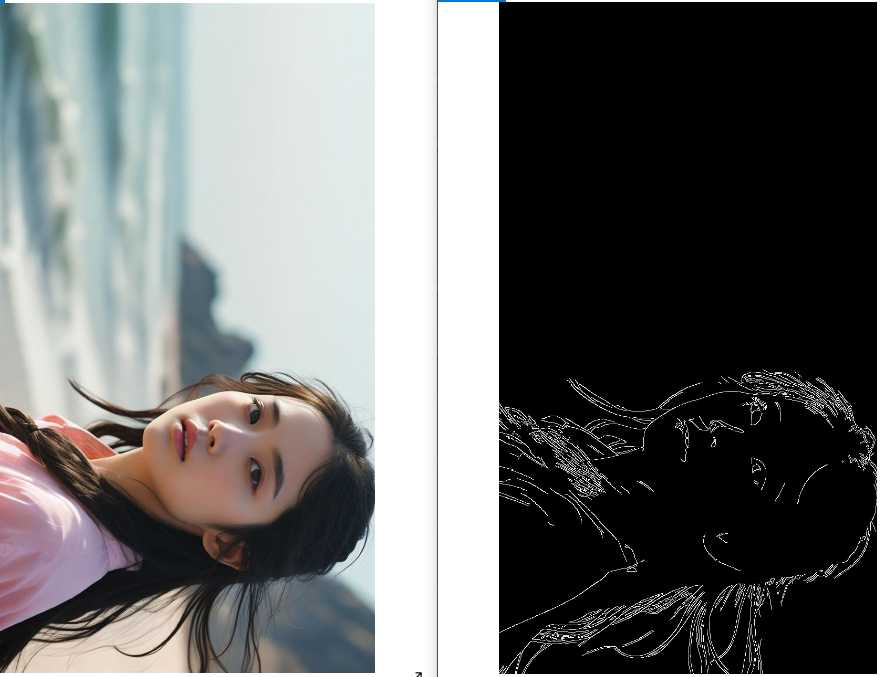

下面是处理的前后效果。

霍夫变换

霍夫变换（Hough Transform）是一种用于检测图像中的几何形状（如直线、圆等）的方法。它主要用于图像中的特征检测，特别是在噪声较大的图像中，可以有效地进行形状的识别。霍夫变换的基本思想是将图像中的边缘点通过一种数学映射，转化到参数空间，然后在参数空间中寻找对应的曲线（或直线、圆等）。

霍夫线变换： 检测线。

cv2.HoughLinesP(image, rho, theta, threshold, minLineLength, maxLineGap)

• image: 输入图像，通常是经过边缘检测（如 Canny 边缘检测）后的二值图像。
• rho: 直线距离精度，单位是像素，通常设置为 1。
• theta: 角度精度，单位是弧度，通常设置为 np.pi / 180（即 1°）。
• threshold: 最小投票数，当某一候选直线在参数空间中的投票数大于此阈值时，认为检测到直线。
• minLineLength: 最小直线长度。只有长度大于该值的直线才会被返回。
• maxLineGap: 最大直线间隙。如果两段直线之间的间隙小于该值，则认为它们是同一条直线的两部分

int main(void)
{
    cv::Mat img = cv::imread("test1.jpg");
    if (img.empty()) {
        std::cerr << "Error: Could not open image!" << std::endl;
        return -1;
    }

    // 图像预处理：边缘检测
    cv::Mat edges;
    cv::Canny(img, edges, 50, 150);  // 使用 Canny 边缘检测

    display_image(edges);

    usleep(1000 * 1000);

    // 使用 HoughLinesP 进行霍夫变换（概率霍夫变换）
    std::vector<cv::Vec4i> lines;
    cv::HoughLinesP(edges, lines, 1, CV_PI / 180, 50, 50, 10);  // 参数为 (边缘图像, 输出的直线, ρ精度, θ精度, 阈值, 最小线段长度, 最大线段间隙)

    // 绘制检测到的直线
    cv::Mat result = img.clone();
    //cv::cvtColor(result, result, cv::COLOR_GRAY2BGR);  // 将灰度图转为彩色图以显示彩色直线
    for (size_t i = 0; i < lines.size(); i++) {
        cv::Vec4i l = lines[i];

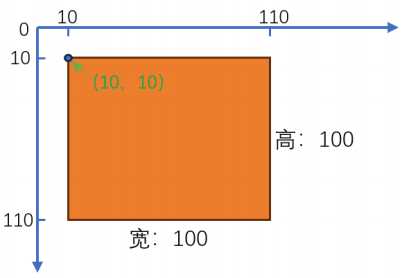

        cv::line(result, cv::Point(l[0], l[1]),
            cv::Point(l[2], l[3]), cv::Scalar(255, 0, 0), 2);  // 绘制直线
    }

    display_image(result);

    return 0;
}

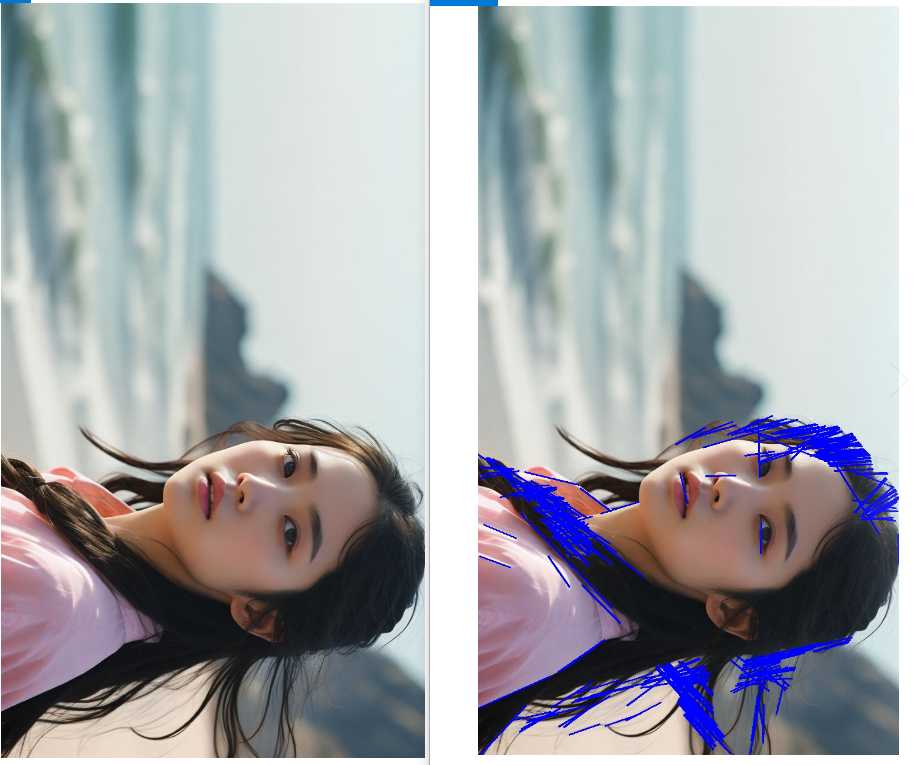

上面的示例中，先使用canny进行边缘处理，然后送入到霍夫变换中进行检测，最后绘制成直线。下面是检测后的效果。

霍夫圆变换： 检测圆。

cv2.HoughCircles(image, method, dp, minDist, param1, param2, minRadius, maxRadius)

• image: 输入图像，通常是灰度图像。
• method: 霍夫变换的检测方法。对于 HoughCircles，一般使用 cv2.HOUGH_GRADIENT。
• dp: 分辨率反比，表示霍夫空间的分辨率与图像分辨率的比例。通常设置为 1。
• minDist: 设定圆心之间的最小距离，防止检测到相互靠得太近的圆。
• param1: 边缘检测的高阈值（Canny 边缘检测的高阈值）。
• param2: 圆的中心检测阈值，较小的值会检测到更多的圆，较大的值会检测较少的圆。
• minRadius: 最小圆半径（单位：像素）。
• maxRadius: 最大圆半径（单位：像素）。

int main(void)
{
    cv::Mat img = cv::imread("test1.jpg");
    if (img.empty()) {
        std::cerr << "Error: Could not open image!" << std::endl;
        return -1;
    }

    // 进行边缘检测
    cv::Mat edges;
    cv::Canny(img, edges, 50, 150);

    display_image(edges);
    usleep(1000 * 1000);

    // 存储检测到的圆
    std::vector<cv::Vec3f> circles;
    // 使用霍夫圆变换检测圆
    cv::HoughCircles(edges, circles, cv::HOUGH_GRADIENT, 1, 23, 80, 52, 27, 100);

    // 在原图上绘制检测到的圆
    cv::Mat result = img.clone();

    for (size_t i = 0; i < circles.size(); i++) {
        cv::Point center(cvRound(circles[i][0]), cvRound(circles[i][1]));
        int radius = cvRound(circles[i][2]);
        // 绘制圆心
        cv::circle(result, center, 3, cv::Scalar(0, 255, 0), -1);
        // 绘制圆
        cv::circle(result, center, radius, cv::Scalar(255, 0, 0), 3);
    }
    display_image(result);

    return 0;
}

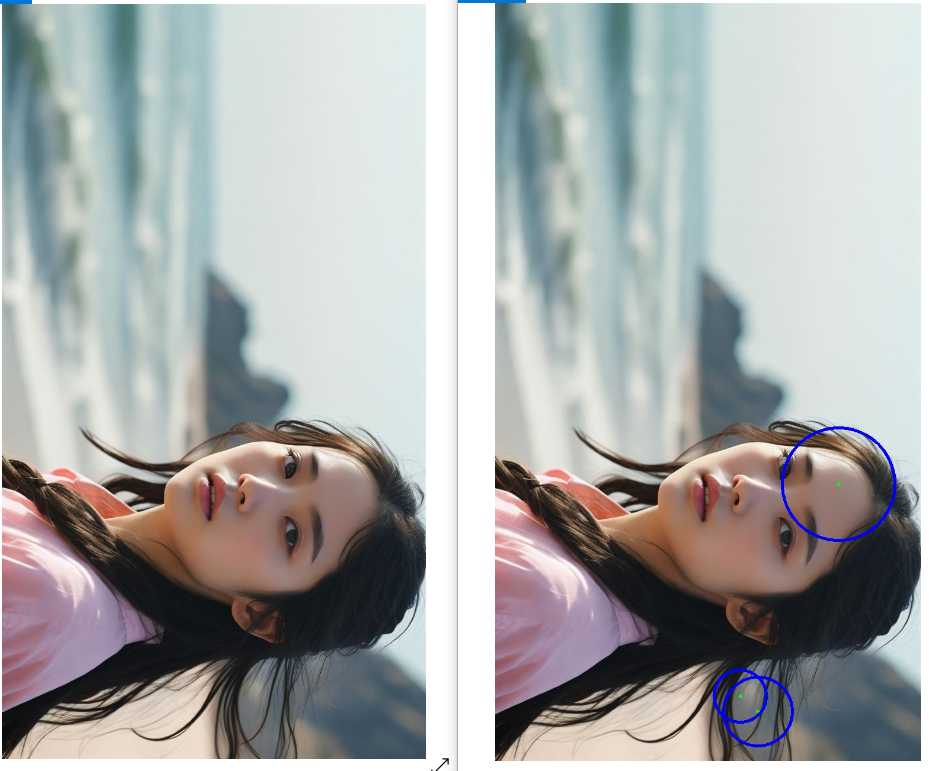

同样是先使用canny检测进行处理，然后再使用霍夫圆进行检测圆，最后试用cv::circle进行绘制。
