Arm64体系结构简介

ARM简介

• A系列：面向性能密集型系统的应用处理器内核。
• R系列：面向实时应用的高性能内核。
• M系列：面向各类嵌入式应用的微控制器内核。

Armv8体系结构

通用寄存器

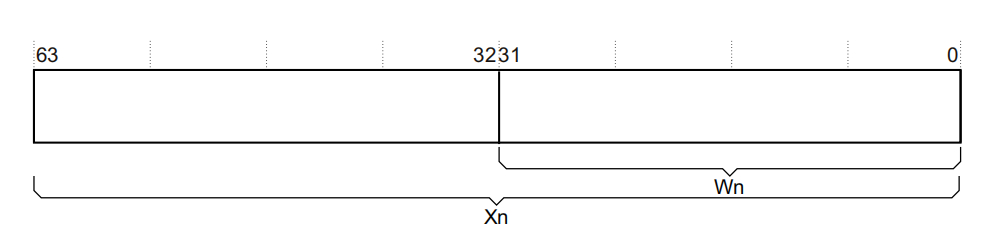

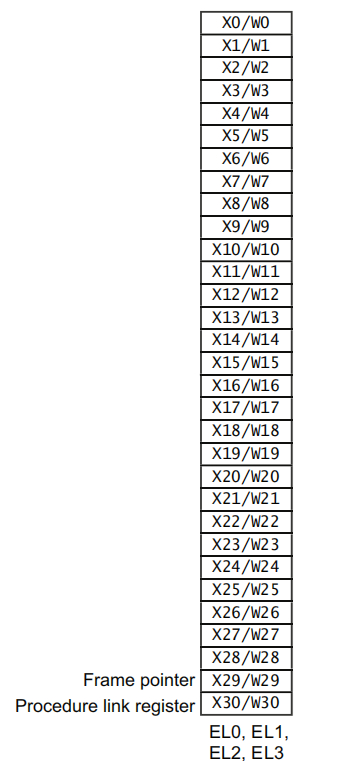

AArch64状态下支持31个64位通用寄存器，分别是X0~X30，而AArch32状态支持16个32位通用寄存器。在AArch64状态下使用X表示64位寄存器，另外还可以使用W来表示32位的数据。X29（FP）是栈帧寄存器，指向栈的顶部（SP指向栈的当前位置），X30（LR）是链接寄存器，保持函数返回地址。

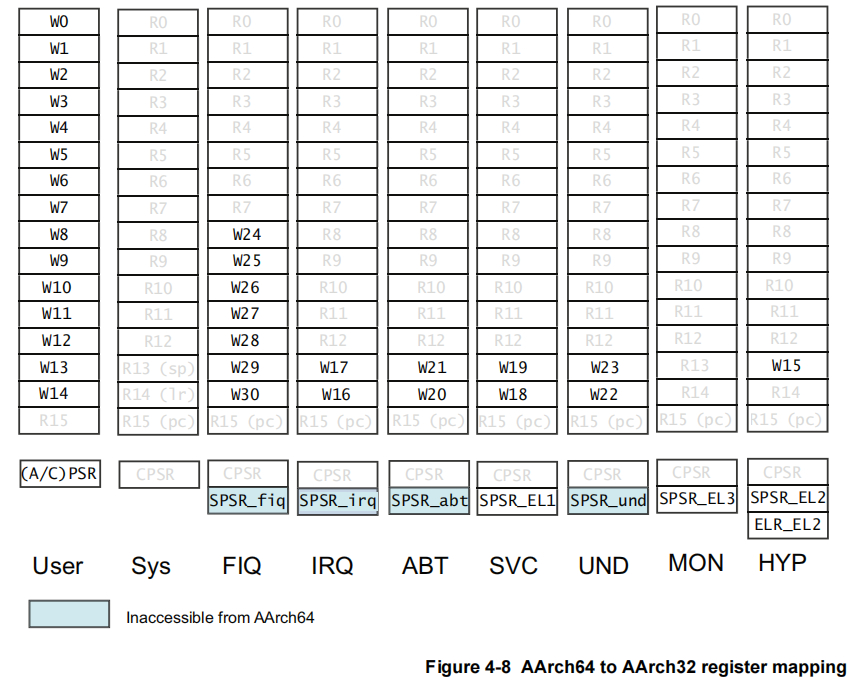

下图是AArch32状态下AArch64到AArch32状态的寄存器mapping。

处理器状态

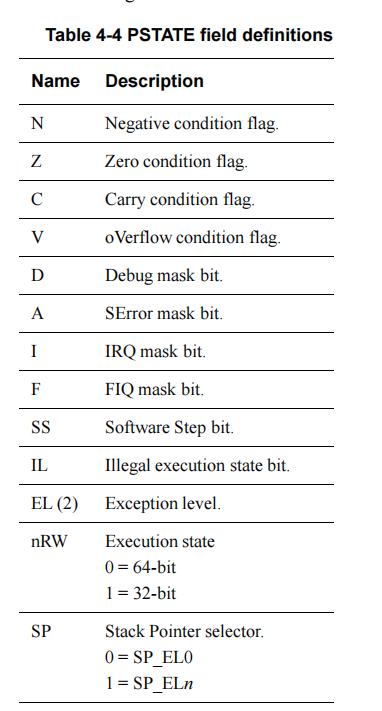

Aarch64使用了PSTATE寄存器来表示当前处理器的状态（armv7使用的是CPSR），上图中I和F表示cpu本地中断的屏蔽位。SP为选择SP寄存器，在不同的异常等级下，SP寄存器是不一样的（见下小节），当运行在EL0是即为SP_EL0。

特殊寄存器

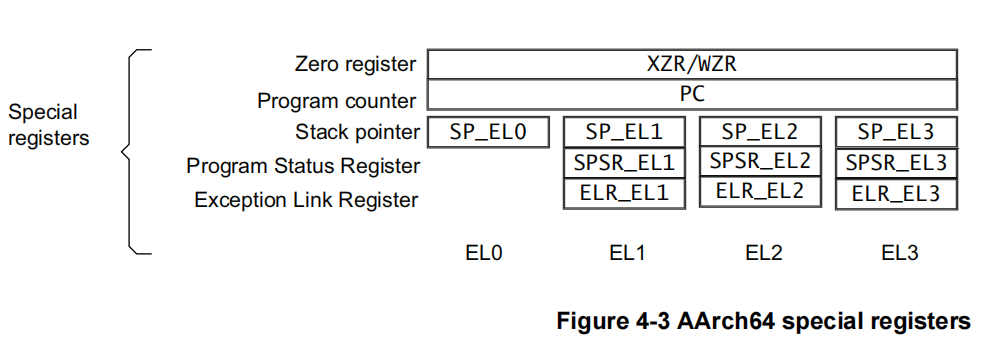

除了31个通用的寄存器外，还有上面的特殊寄存器。不同特权模式下的寄存器有所差别。
- XZR/WZR：两个零寄存器。WZR是32位零位寄存器，XZR是64位零位寄存器。
- PC：指向当前运行指令的下一条指令地址。
- SP:每个异常等级都有一个专门的SP寄存器SP_ELn。高等级的特权模式可以访问低等级的SP寄存器。
- SPSR:备份程序状态寄存器，运行一个异常程序是，处理器的一些状态信息会保存在备份程序状态寄存器里，如会将处理器的PSTATE寄存器的值暂时保存到SPSR里，当处理完成返回时，再把SPSR的值恢复到PSTATE寄存器。
- ELR:存放异常返回地址。

异常

异常类型

• 中断
• 中止
• 复位
• 系统调用

异常等级

Armv8支持aarch64和aarch32两种执行状态，aarch64是64位执行状态，运行A64指令集；aarch32是兼容armv7架构32位执行状态，运行A32的指令集。aarch64有4中异常等级。

• EL0:用户特权，用于运行普通的用户程序。
• EL1:系统特权，用于操作系统内核。如果使能虚拟化，则运行虚拟机操作系统内核。
• EL2:运行虚拟化扩展的虚拟机监控器（hypervisor）。
• EL3:运行安全os下的监控器（secure monitor）。

除了EL0以外，每个异常等级都有两个选择，选择自己等级或使用EL0等级，如果选用自己等级SP为SP_ELn（SP_ELnH），如果使用EL0那么SP为SP_EL0（SP_ELnt）。
ARMv8有4种以上等级，只有在获取异常或异常返回发生等级的变化。当处理器从较高等级切换到较低等级时，执行状态可以不变或者可以从aarch64切换到aarch32。当处理器从较低等级切换到较高等级时，执行状态可以不变或从aarch32切换到aarch64。

中断发生硬件处理过程

当事件触发异常发生时，处理器硬件会自动的执行以下动作。
1. 进入异常：
（1）将PC保存到ELR_ELx
（2）PSTATE保存到SPSR_ELx，会关闭到cpu本地的IRQ和FIQ中断，防止中断嵌套
1. 退出异常：
（1）将ELR_ELx的数据保存到PC
（2）将SPSR_ELx的数据保存到PSTATE，打开中断。

以上过程都是硬件自动完成。硬件处理完成后，就进入程序处理阶段，分为三个阶段保存上下文、中断处理、恢复上下文。

• 上下文：进入中断后，需要将打断的应用当前的相关寄存器保存起来，一般是存储在当前任务内核堆栈里面，当中断退出时，再从堆栈中获取恢复。
• 中断处理：包括确定中断源，将触发的中断源屏蔽，接着再处理中断服务程序。

异常向量表

异常发生时，处理器会跳转到相应位置执行异常相关指令。异常相关的处理指令通常存储在内存种，这个存储位置为异常向量，在ARMv8体系结构中，EL1、EL2、EL3都有一个异常向量表，每个异常向量表存储的基地址在VBAR_ELx寄存器中，EL0没有异常向量表，那是因为EL0的异常发生在用户态，当用户态发生发生异常时系统会跃迁到内核态EL1处理，所以EL0没有异常向量表，也可以认为EL0和EL1是共用EL1的异常向量表。

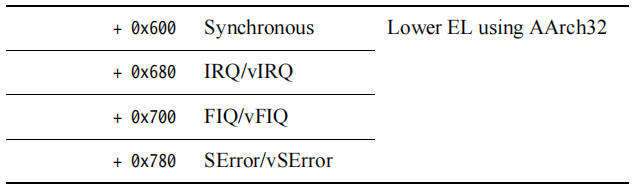

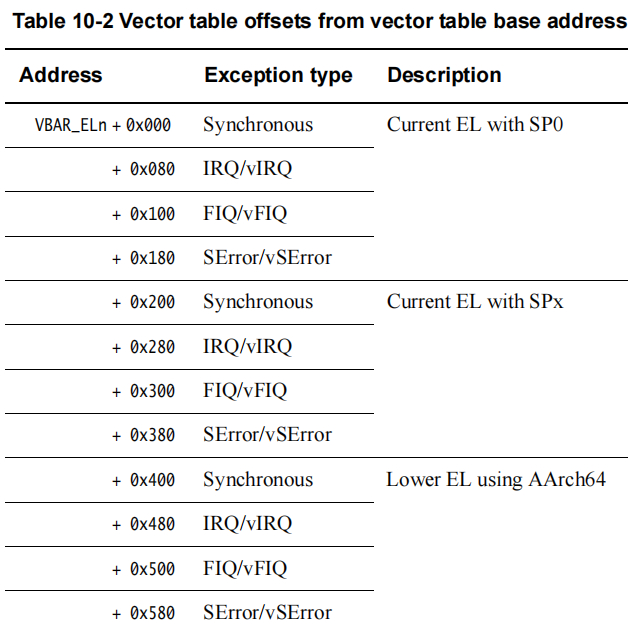

下图是一张异常向量表的示例，可以看到异常向量表分为4组，每组有4种类型。

异常向量表为什么分为4组？
（1）当系统的发生异常处于内核态，异常等级为ELx（EL1/EL2/EL3）时，可以选择使用SP_EL0或SP_ELx来作为栈指针，所以分为Current EL with SP0和Current EL with SPx两组。目前对于arm64的嵌入式设备来说，通常只有到EL1等级，EL2用于虚拟化，EL3用于安全基本，所以EL2和EL3基本没有用。
（2）当系统的发生在用户态（EL0），会下陷到内核变为EL1，但是会根据执行状态是aarch64或者aarch32来区分两组，Lower EL using AArch64或Lower EL using AArch32。

arch/arm64/kernel/entry.S

SYM_CODE_START(vectors)
    #内核态发生异常，异常等级为EL1，但是栈依旧使用的是SP_EL0
    kernel_ventry   1, t, 64, sync      // Synchronous EL1t
    kernel_ventry   1, t, 64, irq       // IRQ EL1t
    kernel_ventry   1, t, 64, fiq       // FIQ EL1h
    kernel_ventry   1, t, 64, error     // Error EL1t
    #内核态发生异常，异常等级为EL1，但是栈使用是SP_EL1
    kernel_ventry   1, h, 64, sync      // Synchronous EL1h
    kernel_ventry   1, h, 64, irq       // IRQ EL1h
    kernel_ventry   1, h, 64, fiq       // FIQ EL1h
    kernel_ventry   1, h, 64, error     // Error EL1h
    #用户态发生异常，异常等级为EL0（切到内核会转为EL1），到内核后执行状态是aarch64
    kernel_ventry   0, t, 64, sync      // Synchronous 64-bit EL0
    kernel_ventry   0, t, 64, irq       // IRQ 64-bit EL0
    kernel_ventry   0, t, 64, fiq       // FIQ 64-bit EL0
    kernel_ventry   0, t, 64, error     // Error 64-bit EL0
    #用户态发生异常，异常等级为EL0（切到内核会转为EL1），到内核后执行状态是aarch32
    kernel_ventry   0, t, 32, sync      // Synchronous 32-bit EL0
    kernel_ventry   0, t, 32, irq       // IRQ 32-bit EL0
    kernel_ventry   0, t, 32, fiq       // FIQ 32-bit EL0
    kernel_ventry   0, t, 32, error     // Error 32-bit EL0
SYM_CODE_END(vectors)
