中断基本概念

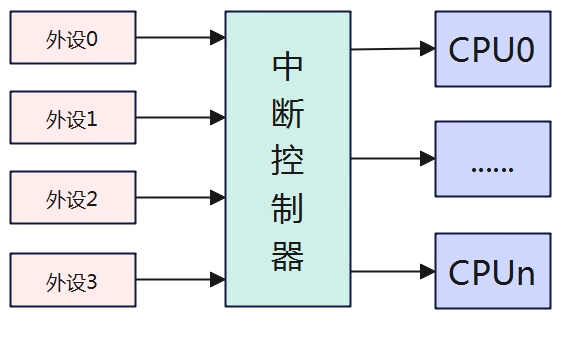

在现代嵌入式系统中，处理器上会挂接很多个外设，CPU在执行任务的时候，可能会同时由多个中断发生，那么中断必要要进行响应处理并维护一个队列一一运行，这样自然会影响CPU的效率，为了让CPU专注于实际运算，中断控制器孕育而生，各中断信号源都先交给中断控制器处理，由中断控制器进行管理，同时接受多个中断请求并进行优先级判断，然后选中一个最高优先级的请求送个CPU进行处理，在CPU响应处理中断时，中断控制器仍然可以响应外部中期的请求，在多核系统中，中断控制器还可以承担路由的作用，将某些中断送到指定CPU进行处理，以达到中断处理的负载均衡。在X86架构中断控制器称为APIC(Advanced Programmable Interrupt Controller)，ARM架构的中断控制器则称为GIC（Generic Interrupt Controller），本文主要探讨的是GIC模块。
ARM架构的GIC目前已经发展了多个版本，不同的GIC IP使用于不同的ARM架构，下面是不同版本直接的关键features。

GICv2架构

GICv2将中断源类型进行分类。

中断源类型的划分是输入给GIC的角度进行的，而GIC输出到CPU只有IRQ（Interrupt Request）和FIQ（Fast Interupt Request），FIQ主要用于安全OS，不适用于Linux内核本文也暂不讨论。

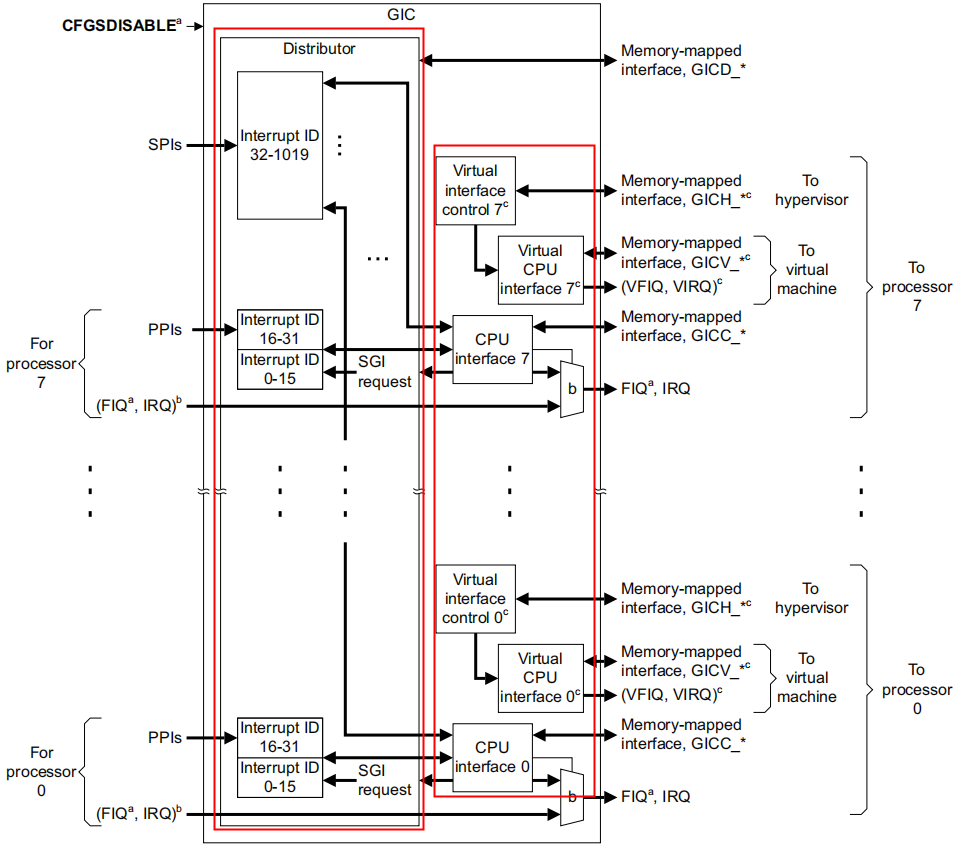

GIC在GICv2中，有两大模块组成，distributor和interface。

• Distributor：实现中断的分发，从上图可以看出，SPIs Interrupt ID 32~1019中断是共享的，将会根据事先配置的寄存器GICD_xxx选择最高优先级的中断发往CPU核，PPI、SGI是各CPU独有的中断，不参与目的core的仲裁。distributor对中断主要提供全局中断使能、每个中断使能、中断优先级、中断分组、中断目的CPU核、中断触发方式、中断状态管理、可修改中断的Pending状态等。
• Interface：将GICD发送的中断信息，通过IRQ/FIQ传输给CPU核。这里分为CPU interface和Virtual CPU interface，后者暂未接触先不讨论。interface提供将中断请求发送给CPU、CPU对中断进行确认、中断处理通知完成、设置中断优先级屏蔽等。

GICv3架构

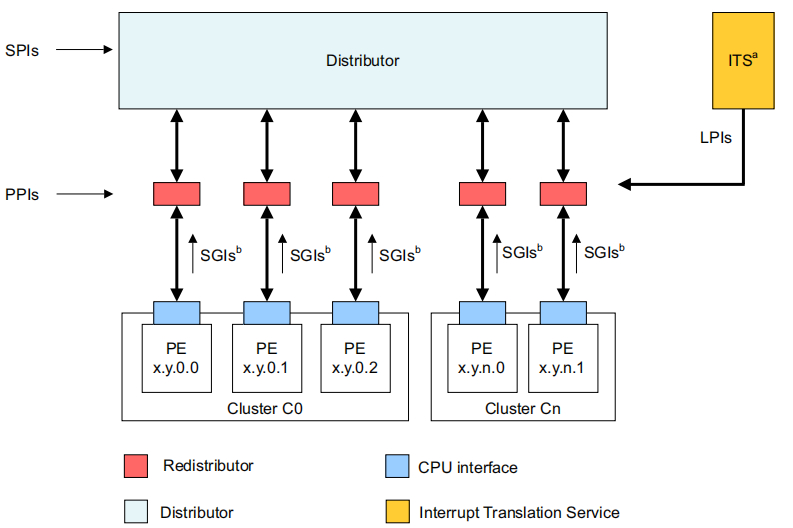

相对于GICv2架构GICv3多一个模块，Resdistributor。

• Distributor：主要用来管理配置SPIs类型的中断。
• Resdistributor：每个PE（process element，即cpu核）都对应一个，所以想要的配置是针对某个CPU核的，主要用来配置SGI和PPI类型中断。
• CPU Interface：每个PE对应一个interface，与GICv2的interface一致。

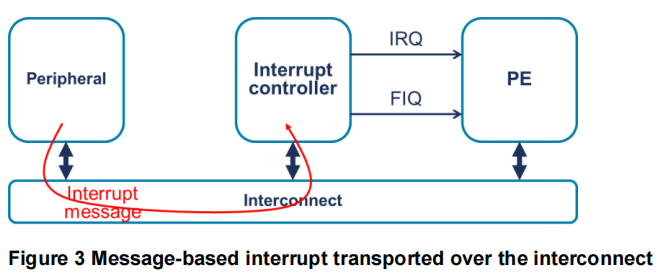

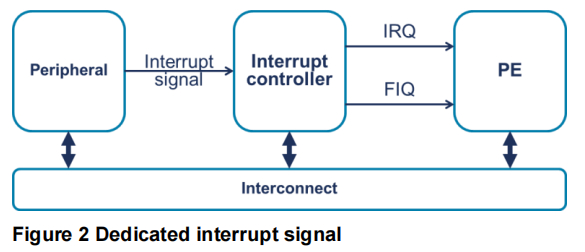

引入LPIs后，对于中断源触发信号给中断控制器就可以分为两类，peripheral interrupt signal和Peripheral interrupt message。

在GICv3,SPIs类型也是可以配置成message 类型中断，但是LPIs只能是message类型中断。

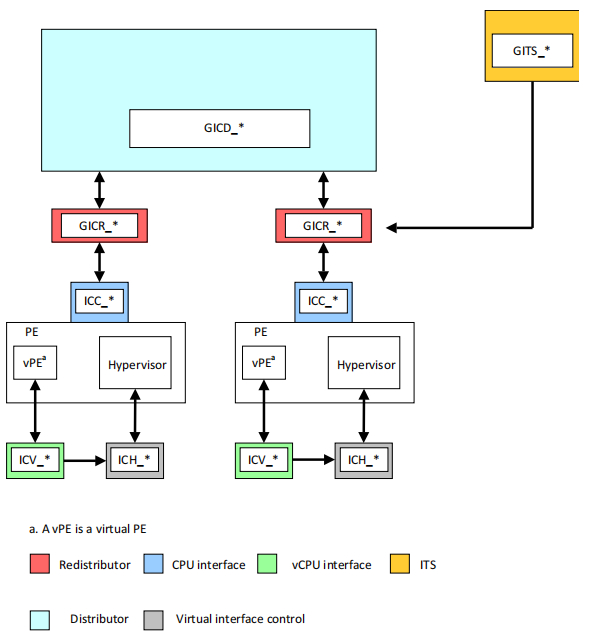

GIC V3版本中寄存器如上图所示，提供了两种方式访问，memory-mapped和系统寄存器访问。

中断处理过程

状态机

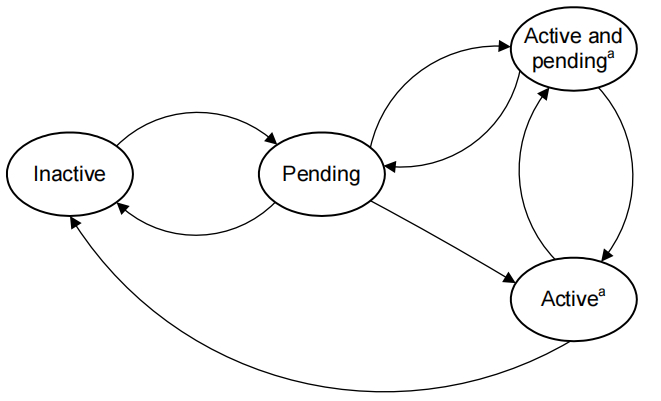

上图是中断控制器的状态机，四种状态适用于SPI,PPI和SGI类型的中断源，而LPIs没有active或active and pending状态。

• Inactive：中断源没有触发信号。
• Pending：中断源触发了信号，GIC会将IAR（Interrupt Acklowlege Register）中该中断源对应bit置1，然后通知了CPU，但CPU没有响应ACK给GIC。
• Active：CPU读取了IAR寄存器置1的位，CPU通过interface读取IAR的寄存器表示确认了这个中断并开始处理，此时中断源进入Active状态。
• Active and Pending：CPU ACK了这个中断请求后，中断控制器就解除了对该中断源的屏蔽，控制器可以继续响应中断，那么当CPU还在处理中断服务器程序时，此时中断源又触发了信号给中断控制器，此时的状态就处于Acitive and Pending，简称AP。

当CPU完成了中断程序处理，就会写中断控制器的EOI（End of Interrupt）寄存器，中断源的状态就会再次回到inactive状态。
CPU在处理中断程序期间是屏蔽掉IRQ的响应的，处理完成之后才会打开中断响应。这里要注意的是CPU的中断屏蔽和中断控制器的屏蔽是两回事，CPU屏蔽的是IRQ而中断控制器屏蔽的是SPIs/PPIs/SGIs/LPIs。

触发方式

电平触发

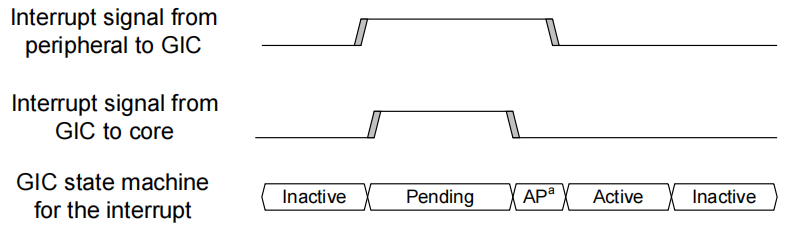

电平触发方式时序图如上，可以分为以下几个阶段变化：

• Inactive to Pending：中断源触发了信号给到中断控制器，GIC收到信号后，如果CPU使能了该中断则触发信号给PE。上图Peripheral To GIC的信号被拉高，继而触发GIC To Core的信号被拉高。
• Pending to AP：PE通过CPU interface读取了IARs寄存器，状态转为Active。由于CPU操作的是中断控制器，但并没有对设备进行处理，所以设备给中断控制器的触发信号高电平会一直维持，因此会再次触发中断控制器对应bit置位，表示中断又来了。
• AP to Active：对应高电平的触发类型，通常需要CPU收到中断信号后再去响应外设，如写外设相关寄存器或读写外设的数据等，外设的中断源才会取消触发（高电平->低电平）。状态再次从AP转到Active。
• Active to Inactive：CPU处理完了中断响应程序，然后写中断控制器EOIRs寄存器，表示中断处理完成。

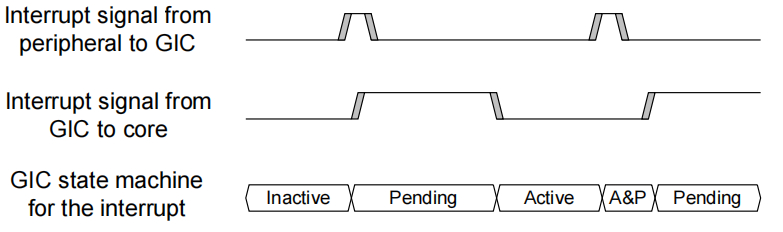

边沿触发

• Inactive to Pending：中断源触发了信号给到中断控制器，GIC收到信号后，如果CPU使能了该中断则触发信号给PE，在CPU没有ACK之前，GIC to Core的电平会被一直拉高，直到CPU做出ACK动作。
• Pending to Active：与电平触发类似。
• Active to A&P：Linux在处理中断过程中是不允许中断嵌套的，但此时如果有外设再次触发中断，但也不影响，因为中断控制器可以进行处理相当于锁存主第二个中断的到来，这样第二个中断也不会丢失。
• A&P to Pending：边沿触发方式通常不需要CPU对外设进行中断信号清除，当cpu处理完了当前中断后，会转入准备处理第二个中断。
• 边沿触发有丢中断的可能，一般情况下可靠性高的使用电平触发方式。

中断控制器的pengding位，在软件处理完成写eoi寄存器后硬件自己会清除，所以软件不需要清pending，但是对于外设是电平类型触发来说，需要清除外设的电平触发源（操作的不是中断控制器，是外设）。
